干气密封(氮气密封)
干气密封是在两密封端面之一的端面上开设凹槽,使其中一个密封环上面加工有均匀分布的浅槽。
当端面外侧开设有流体动压槽的动环旋转时,流体动压槽把外径侧的高压隔离气体泵入密封端面之间,由外径至槽径处气膜压力逐渐增加,而自槽径至内径处气膜压力逐渐下降。

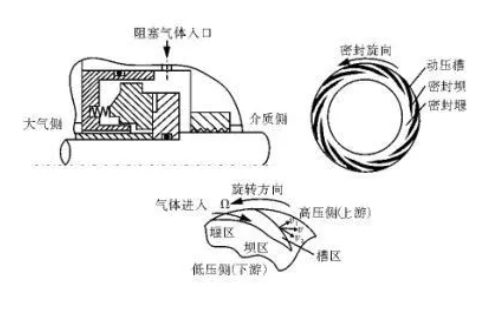

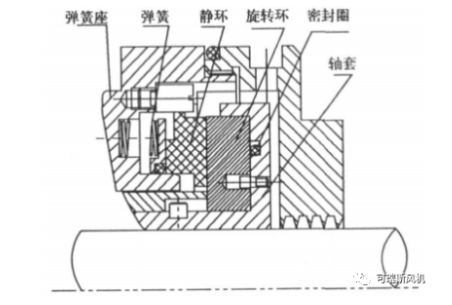

【干气密封原理图】
因端面膜压增加使所形成的开启力大于作用在密封环上的闭合力,在摩擦副之间形成很薄的一层气膜,从而使密封在非接触状态下工作。
它所形成的气膜完全阻塞了相对低压的密封介质泄漏通道,实现了密封介质的零泄漏或零溢出。
因密封端面通常充入氮气,又称为氮气密封。
干气密封端面互不接触,使用气体润滑,因此需要供气系统,它寿命长、可靠性高、耗功低、运行维护费用低。

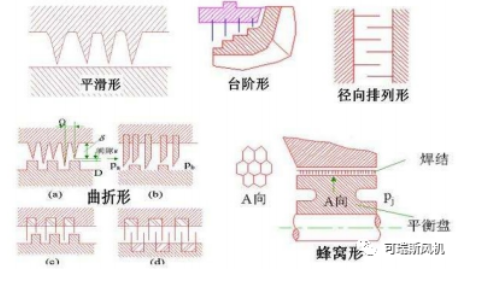

迷宫密封是在转轴周围设若干个依次排列的环行密封齿,齿与齿之间形成一系列截流间隙与膨胀空腔,被密封介质在通过曲折迷宫的间隙时,产生节流效应而达到阻漏的目的。
当气体流过密封齿与轴表面构成的间隙时,气流受到了一次节流作用,气流的压力和温度下降,而流速增加。

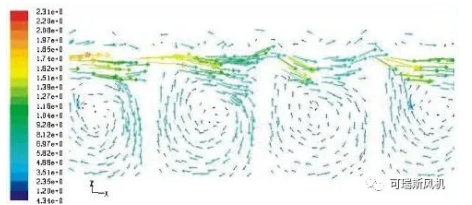

气流经过间隙之后,使两密封齿形成的较大空腔。气体在空腔内容积突然增加,形成很强的旋涡,在容积比间隙容积大很多的空腔中,气流速度几乎等于零。
由于旋涡动能全部变为热量,因此气体在这一空腔内,温度又回到了节流之前,但压力却回升很少,可保持流经缝隙时压力不变。
气体每经过一次间隙和随后的较大空腔,气流就受到次节流和扩容作用。
由于旋涡损失了能量,气体压力不断下降,比容及流速均增大,气流经过密封齿后,其压力降低,气体泄漏减小。
