可瑞斯风机 | 风机的工况点
发布时间:2020-04-18 次浏览
相对于一台风机,它的风量风压数据是最为关键的性能指标参数,因此针对于实际现场情况,选择一台合适的风量风压参数的风机是至关重要的。
但是风机的性能参数并不只取决于风机本身,它还和管道有密切的关系。
比如一台铭牌性能参数为:风量10000m³/h,风压2200pa的风机,这两个参数实际上代表了我们希望风机在这个工况点上运行,并不代表风机实际的工作参数。

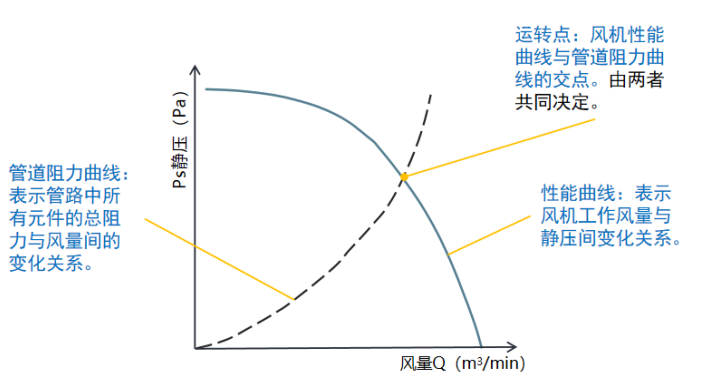

在现场,风机一般都是和管网连接在一起工作,实际工作风量与风压数值是由现场的管道系统阻力决定的。其工况点实际为风机性能曲线(风压-风量关系曲线)和管道阻力曲线(管道阻力-风量关系曲线)的交点(如下图),由两者共同决定。
不同型号的风机在相同工况下的性能曲线也各不相同,性能曲线实际上是由无数的不同工况下的风机运行点组成的。而管道阻力曲线则取决于管道阻力的大小,阻力越大则曲线越陡,阻力越小则曲线越平缓。
同样的一台风机,当所对接的管道的阻力改变时,其相应的工况点会发生移动。管道阻力若增大,则坐标系中工况点往左上移,风机工作风量会减小,而风压则相应增大;管道阻力若减小,则坐标系中工况点往右下移,风机工作风量增大,而风压则减小。
实际上风机运行时的静压就是为了克服管道阻力,借助静压成功达到输送气体的目的,工作静压数值通常等于其需克服的管道阻力。
因此在风机选型时,现场管道阻力情况显得尤为重要。若管道阻力计算偏差过大,所选型的风机在投入工作后的风量很可能与预估风量有较大偏差,影响到整个系统的正常运行。
