可瑞斯风机 | 风机强度计算(主轴)

发布时间:2020-06-08 次浏览

风机在设计计算时的第一准则是安全性,所有的设计都必须建立在风机部件强度承受范围之内,保证风机的安全运行。


主轴的强度计算


离心式通风机的主轴在运转过程中,同时承受弯矩转矩,因而在强度计算时,先分别求出主轴承受的最大弯矩和转矩,然后求出二者所引起的合成应力。

轴的最大弯矩

1、叶轮重力与其不平衡力:叶轮经过平衡以后,仍有允许的残余不平衡重力。该重力造成叶轮重心与主轴旋转中心线有一定距离。此距离一般为,为了安全起见,计算时取。因此,由于叶轮重心与主轴旋转中心线不一致而产生的不平衡力F1(N)为


式中:image.png      叶轮角速度,image.png

     image.png      叶轮最大转速(r/min);

      image.png      叶轮质量(kg)。

叶轮重力与其不平衡力之和G1N)


2、带轮重力与带拉力之和:当离心风机用V带传动时,带拉力F2N)可用下式计算


式中    n      主轴最大转速(r/min);

        P      通风机最大需用功率(kW);

        D      带轮节圆直径(m)。

带轮重力与带拉力之和G2N)


式中  image.png       带轮质量(kg);

      g      重力加速度(m/s2)。

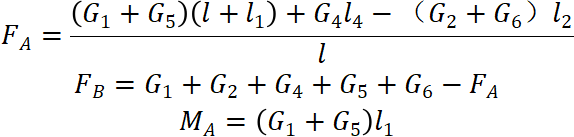

 3、轴的最大弯矩,对于C式皮带传动的风机:


式中  G1      叶轮重力与其不平衡力之和(N)

     G2      带轮重力与带拉力之和(N);

     G3      联轴器重力(N);

     G4      两支承间轴的重力(N);

     G5      悬臂轴、叶轮端轴的重力(N);

     G6      悬臂轴、带轮或联轴器端轴的重力(N);

     image.png       两支承间轴的跨距(m)

     image.png      支承点A至叶轮重心的距离(m)

     image.png      支承点B至带轮重心的距离(m)

     image.png      支承点B至联轴器重心的距离(m)

     image.png      支承点B至支承间轴重心的距离(m)

计算轴的最大弯曲应力时,应从 MA MB中取最大弯矩MMAX


4、轴的转矩和复合应力



式中  MN      轴的转矩,image.png

d      安装叶轮处的轴径(m)。

最大弯曲应力



故轴的最大复合应力
