可瑞斯风机 | 风机性能曲线

发布时间：2020-05-29 次浏览

风机的性能曲线是表示风机性能的重要方式，曲线图由性能试验所得的风量、压力、轴功率、效率等的曲线组成。

关于风机的性能曲线，就影响性能曲线的项目叙述如下。



1
典型的性能曲线图

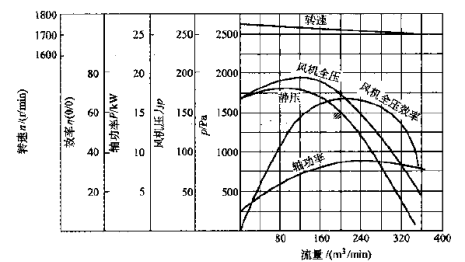

图1-1列出了离心式通风机性能试验结果实例。
1-1 离心式通风机的性能曲线图
该性能曲线是换算成额定状态的图线，如图1-1所示，取通风机的风量为横坐标，取风机的全压及风机的静压、轴功率、效率、转速为纵坐标，并将额定点用斜线的符号表示。

2
进气气体密度对性能的影响

进气气体密度发生变化时，例如，夏季运转条件下的性能，到了冬天由于进气气温有所改变，所以，该性能也要发生变化。
变化后的性能，按下式换算：
变化后的风量=变化前的风量
变化后的压力=（）×变化前的压力
变化后的功率=（）×变化前的轴功率
变化后的效率=变化前的效率
ρ1=变化后的气体密度（kg/m³）
ρ=变化前的气体密度（kg/m³）

3
改变转速时
在用变速电动机或V带轮驱动的风机中，改变转速时，可按下式换算
变化后的风量=（）×变化前的风量
变化后的压力=（）²×变化前的压力
变化后的功率=（）³×变化前的轴功率
n1=变化后的转速（r/min）
n=变化前的转速（r/min）
当压比超过1.1时，则用能量头代替压力。
图1-2列出了改变转速时性能的变化。其中若转速变化范围在±20%以内，则不妨认为上述比例关系成立；而当超过该范围时，因风机内部的气流紊乱、损失等的影响，则这种关系不成立。

 1-2 改变转速时性能的变化

4
加工叶轮外径时
对于不能改变转速的风机，为了有效地改变风机性能，有时采用加工叶轮外径的方法，则加工后的性能按下式求得
加工后的风量=（）1.06×加工前的风量
加工后的压力=（）2.6×加工前的压力
加工后的轴功率=（）3.6×加工前的轴功率
D1=加工后的叶轮外径（mm）（变化范围为0.95~1.96）
D=加工前的叶轮外径（mm）
