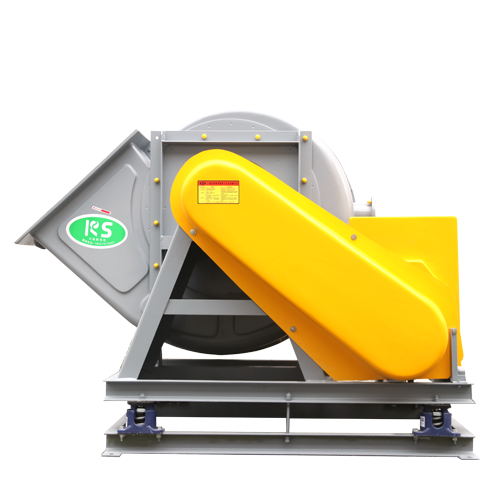

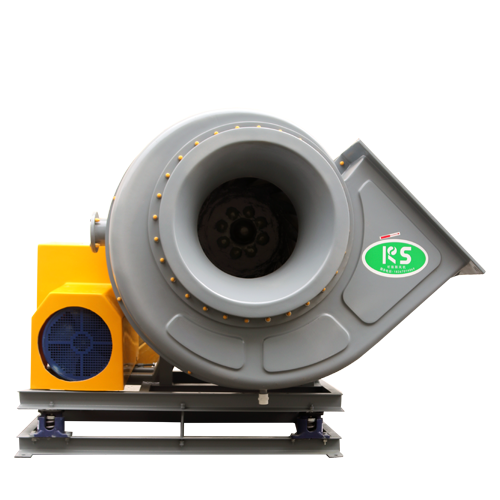

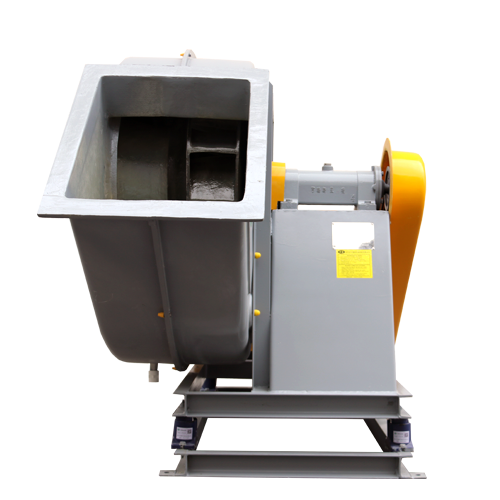

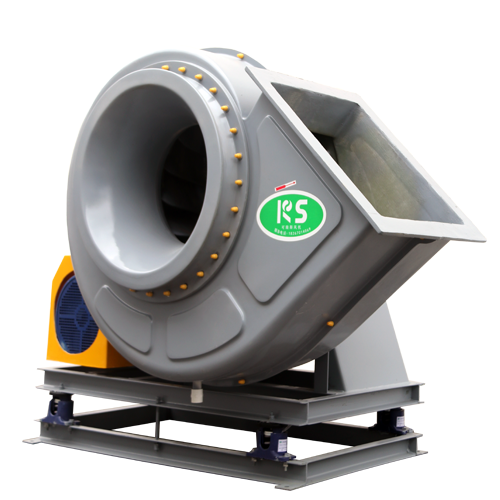

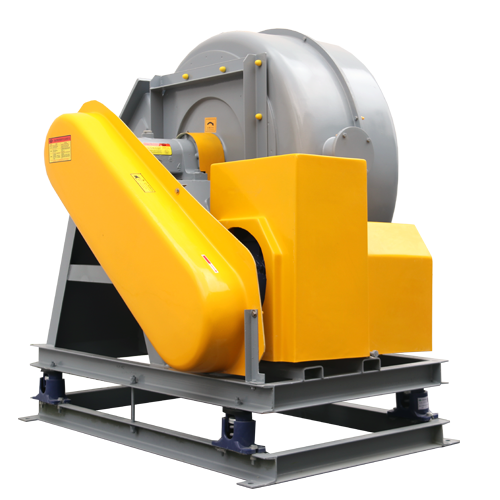

离心风机基本参数

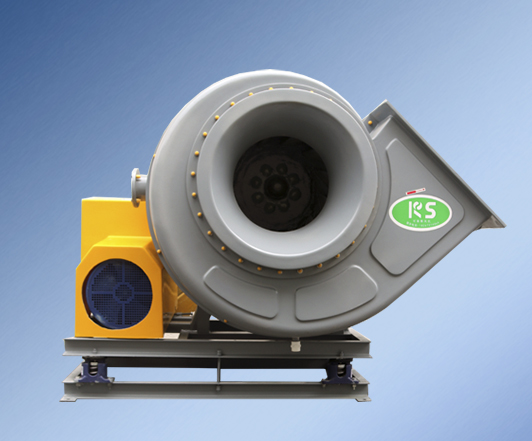

  • 风机型号 ZYF-7C
  • 适用风量 6810-18568(m³/h)
  • 适用风压 1046-2615(Pa)
  • 适用转数 1450-2050(rpm)
  • 适用功率 4.1-18(Kw)
  • 风机重量(不含电机)
  • 适用工作温度

      -20℃~60℃(标准)

    -20℃~100℃(高温)

  • 外形尺寸

    AB:2313*1570*2515

    CD:2313*1570*2361

    EF:2638*1570*2190

    KL:2891*1570*2145

  • 型号注解
  • 如何选型
  • 风机安装注意事项
  • 风机维护保养注意事项

GYF-11C 型号注解.jpg

1. 选型流程


2. 选型内容

(1)风量:由系统所需风量决定;

(2)全压:由管路系统和设备的阻力决定;

(3)进出口风口角度:由进出口的方向决定;

(4)选装方向:由管道系统决定;

(5)传动方式:决定传递效率,电机直联传动、联轴器直接传动、皮带传动的机械效率分别为1、0.98、0.95。

(6)在选用风机时,应该考虑到通风管道系统不严密而漏风及阻力计算的误差,为使风机运行可靠,系统的风量和风压应留余量。

风量风压裕量选取表

送排风系统

漏风量

管网阻力附加量

一般送排风系统

5%-10%

10%-15%

除尘系统

10%-15%

15%-20%

锅炉鼓引风系统

5%-10%

10%-15%


    风机安装注意事项


  1. 确定安装位置的合理性并且选择正确的安装尺寸。

  2. 风道支架上的螺栓孔一律采用钻孔,不得采用气焊割孔。

  3. 在将风机正确固定的基础上,由于风机在转动过程中会受到污染使得风机的振动会加大,因此需要在计划固定风机的基础上使用适当尺寸的螺栓来进行固定。

  4. 在安装防震垫时应先将防震垫安装在风机上,然后在此基础上画出螺栓孔的位置,从而防止防震垫的橡胶被强拉扭曲。

  5. 风机在固定后,需要进行二次灌浆地脚螺栓孔。二次灌浆宜采用豆石混凝土,不得用水泥砂浆灌注孔洞。



    风机安装注意事项


  1. 确定安装位置的合理性并且选择正确的安装尺寸。

  2. 风道支架上的螺栓孔一律采用钻孔,不得采用气焊割孔。

  3. 在将风机正确固定的基础上,由于风机在转动过程中会受到污染使得风机的振动会加大,因此需要在计划固定风机的基础上使用适当尺寸的螺栓来进行固定。

  4. 在安装防震垫时应先将防震垫安装在风机上,然后在此基础上画出螺栓孔的位置,从而防止防震垫的橡胶被强拉扭曲。

  5. 风机在固定后,需要进行二次灌浆地脚螺栓孔。二次灌浆宜采用豆石混凝土,不得用水泥砂浆灌注孔洞。

安装示意图 需要详细尺寸图请点击下载

关注公众号 获取提取码


风机性能选型参数表

ZYF-7CP=1.2kg/m3T=20℃
Pa261525892548248924102306217720912050rpm
m3/h962811003123781375415129165051788018568
Kw11.7 13.2 14.6 15.8 16.9 17.3 17.5 18.0
Pa236623432305225221802087197018921950rpm
m3/h915810466117751308314391157001700817642
Kw10.0 11.4 12.6 13.6 14.5 14.7 15.0 15.2
Pa213021082075202719621878177317121850rpm
m3/h86889930111711241213653148941613616686
Kw8.6 9.7 10.7 11.6 12.4 13.0 13.5 13.8
Pa190618871857181417561681158715401750rpm
m3/h82199393105671174112915140891526315806
Kw7.3 8.2 9.1 9.9 10.5 11.0 11.6 12.0
Pa168016771651161215611494141113641650rpm
m3/h7710885699631107012177132841439114845
Kw6.0 6.9 7.6 8.3 8.8 9.2 9.4 9.7
Pa149514801457142313771319124512051550rpm
m3/h7279831993591039911439124791351913939
Kw5.7 5.9 6.5 6.9 7.2 7.6 7.8 8.0
Pa130812951275124512051154108910461450rpm
m3/h681077838756972810701116741264713133
Kw4.1 4.7 5.2 5.6 6.0 6.3 6.5 6.7
