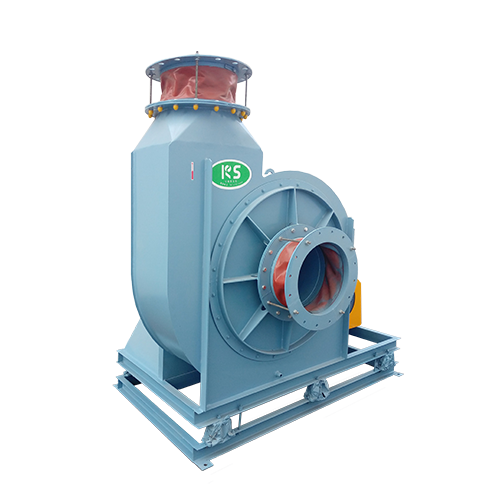

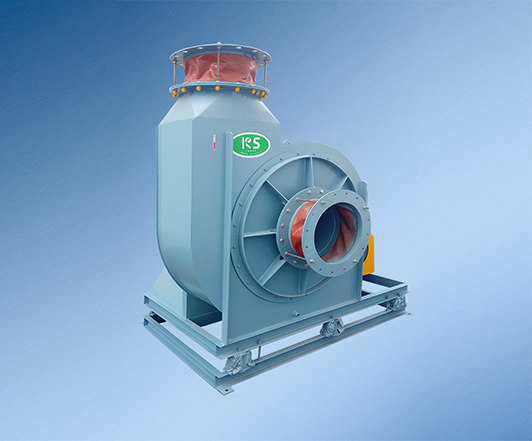

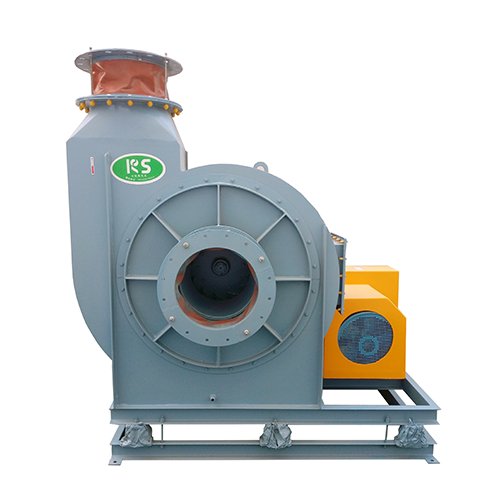

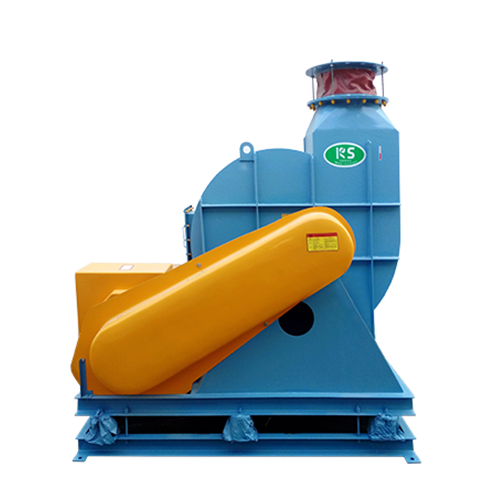

离心风机基本参数

  • 风机型号 GTF-10C
  • 适用风量 10348-21757(m³/h)
  • 适用风压 3067-5493(Pa)
  • 适用转数 1450-1800(rpm)
  • 适用功率 21.5-41.8(Kw)
  • 风机重量(不含电机)
  • 适用工作温度

      -20℃~60℃(标准)

    -20℃~100℃(高温)

  • 外形尺寸

    AB:2012*1328*1834

    CD:2012*1328*1794

    EF:2116*1328*1799

    KL:23874*1328*1738

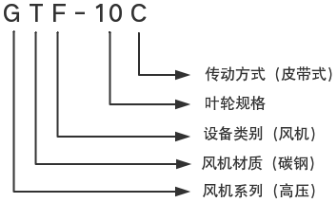

  • 型号注解
  • 如何选型
  • 风机安装注意事项
  • 风机维护保养注意事项


1. 选型流程


2. 选型内容

(1)风量:由系统所需风量决定;

(2)全压:由管路系统和设备的阻力决定;

(3)进出口风口角度:由进出口的方向决定;

(4)选装方向:由管道系统决定;

(5)传动方式:决定传递效率,电机直联传动、联轴器直接传动、皮带传动的机械效率分别为1、0.98、0.95。

(6)在选用风机时,应该考虑到通风管道系统不严密而漏风及阻力计算的误差,为使风机运行可靠,系统的风量和风压应留余量。

风量风压裕量选取表

送排风系统

漏风量

管网阻力附加量

一般送排风系统

5%-10%

10%-15%

除尘系统

10%-15%

15%-20%

锅炉鼓引风系统

5%-10%

10%-15%


    风机安装注意事项


  1. 确定安装位置的合理性并且选择正确的安装尺寸。

  2. 风道支架上的螺栓孔一律采用钻孔,不得采用气焊割孔。

  3. 在将风机正确固定的基础上,由于风机在转动过程中会受到污染使得风机的振动会加大,因此需要在计划固定风机的基础上使用适当尺寸的螺栓来进行固定。

  4. 在安装防震垫时应先将防震垫安装在风机上,然后在此基础上画出螺栓孔的位置,从而防止防震垫的橡胶被强拉扭曲。

  5. 风机在固定后,需要进行二次灌浆地脚螺栓孔。二次灌浆宜采用豆石混凝土,不得用水泥砂浆灌注孔洞。


    风机保养手册


  1. 风机应存放于干燥通风的室内场所,防止电机受潮; 露天存放的风机应做好防护措施,防止雨水和其他杂物等进入风机。

  2. 对存放时间较长的风机,应每月对风机的转动部件进行除锈处理并涂上防锈油防止出现锈蚀现象。

  3. 对于风机风叶要定期进行清洁,从而延长风机的使用寿命。

  4. 开启风机之前要确保通风系统进出口的通风装置为开启的状态,从而避免风机马达因长时间背压而被烧坏。

  5. 风机在运转的过程中若发现有异常声、电机严重发热 、外壳带电、开关跳闸等现象,应立即停机检查。在确认无误的情况下再开机运转。

  6. 风机的使用环境应经常保持整洁,风机的表面保持清洁,通风系统的进出口不应有杂物,定期清除风机以及管道内的灰尘等杂物。若存在空气过滤装置,应定期进行清洗。

  7. 根据使用的环境以及实际的情况,不定期的对轴承补充或更换湿轮滑油脂。

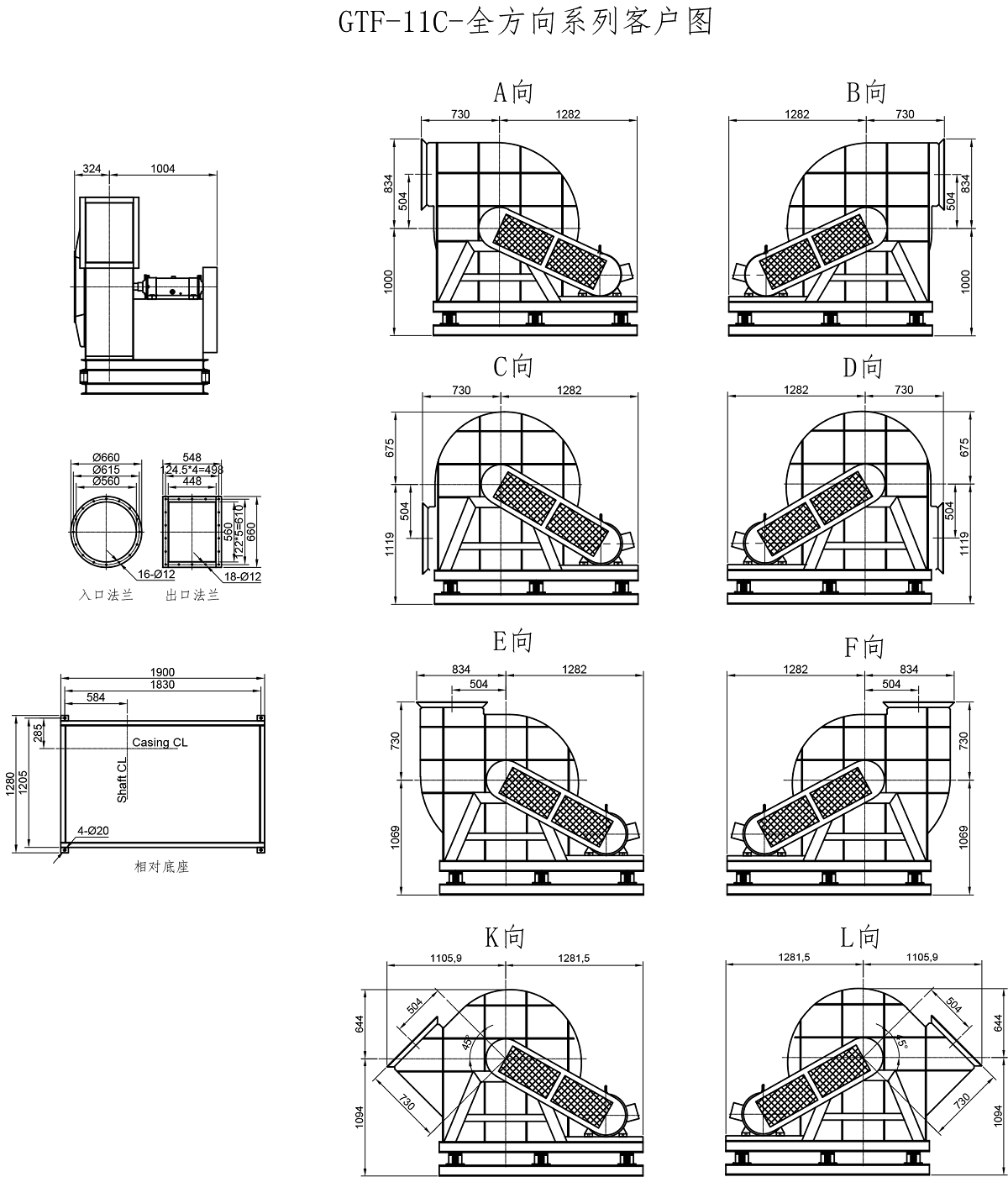

安装示意图 需要详细尺寸图请点击下载

关注公众号 获取提取码

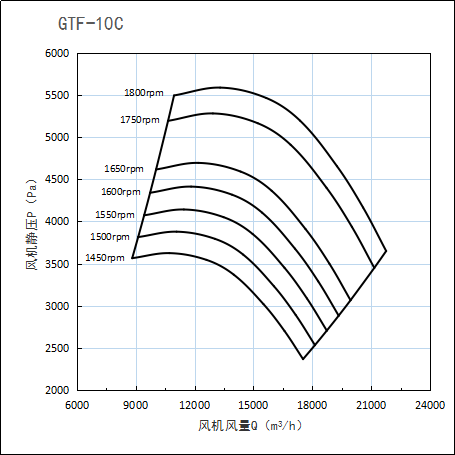

风机性能选型参数表

GTF-10CP=1.2kg/m3T=20℃
Pa549355865463519446554165365036501800rpm
m3/h1095713304156521737419252205832175721757
Kw27.9 34.4 35.5 37.4 38.3 38.7 39.4 39.4
Pa519252805164490944003937345034501750rpm
m3/h1065212935152171689118717200112115221152
Kw25.6 31.6 33.6 34.9 35.2 35.9 36.2 36.2
Pa461646944591436439113500306730671650rpm
m3/h1004312196143481592617648188671994319943
Kw21.5 26.5 28.1 28.8 29.1 29.6 30.1 30.6
Pa434044134317410436783291288428841600rpm
m3/h973911826139131544317113182961933919339
Kw19.6 22.3 25.7 26.1 26.5 27.0 27.2 27.7
Pa407341424051385134523088270727071550rpm
m3/h943511457134781496116578177241873518735
Kw17.8 22.0 23.3 23.9 24.5 24.9 25.6 25.6
Pa381538793794360732332892253525351500rpm
m3/h913011087130431447816043171521813018130
Kw16.1 19.9 20.5 21.7 22.2 23.0 24.6 24.6
Pa356536253545337030212703236923691450rpm
m3/h882610717126091399615509165801752617526
Kw14.6 18.0 19.4 19.0 19.4 20.1 20.6 20.6
