可瑞斯风机 | 通风机性能试验与测试

发布时间:2020-12-11 次浏览

由于通风机内部气体流动的复杂性,目前要想用单纯的理论计算方法准确地求得各通流部件的各种损失还很困难,因此,还不能用理论计算方法获得追通风机的全部特性曲线,这样,用试验方法测得通风机的实原性能就显得尤为必要。


通风机性能试验装置可以分管道试验装置和风室试验装置两大类。根据GB/T1236-2000的要求,试验装置类型的选择,应使通风机性能试验在尽可能地模拟通风机实际工作状态的情况下进行,为此规定了以下四种可供选择的标准试验装置类型。
(1) A型:自由进口和自由出口;
(2)B型:自由进口和管道出口;
(3) C型:管道进口和自由出口;
(4) D型:管道进口和管道出口。


结合以上四种标准试验装置类型,可进一步将管道和风室试验装置进行如下分类。

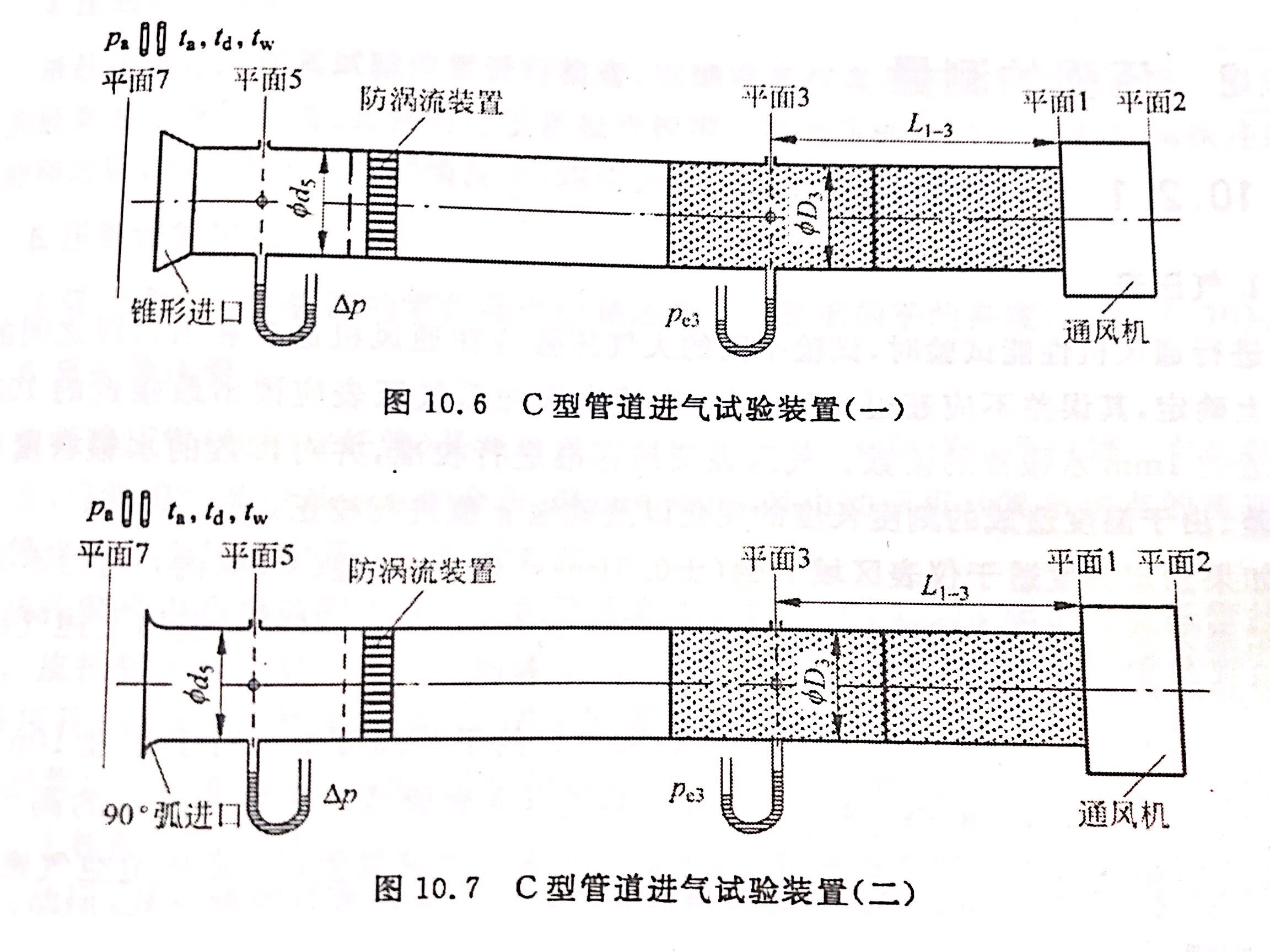

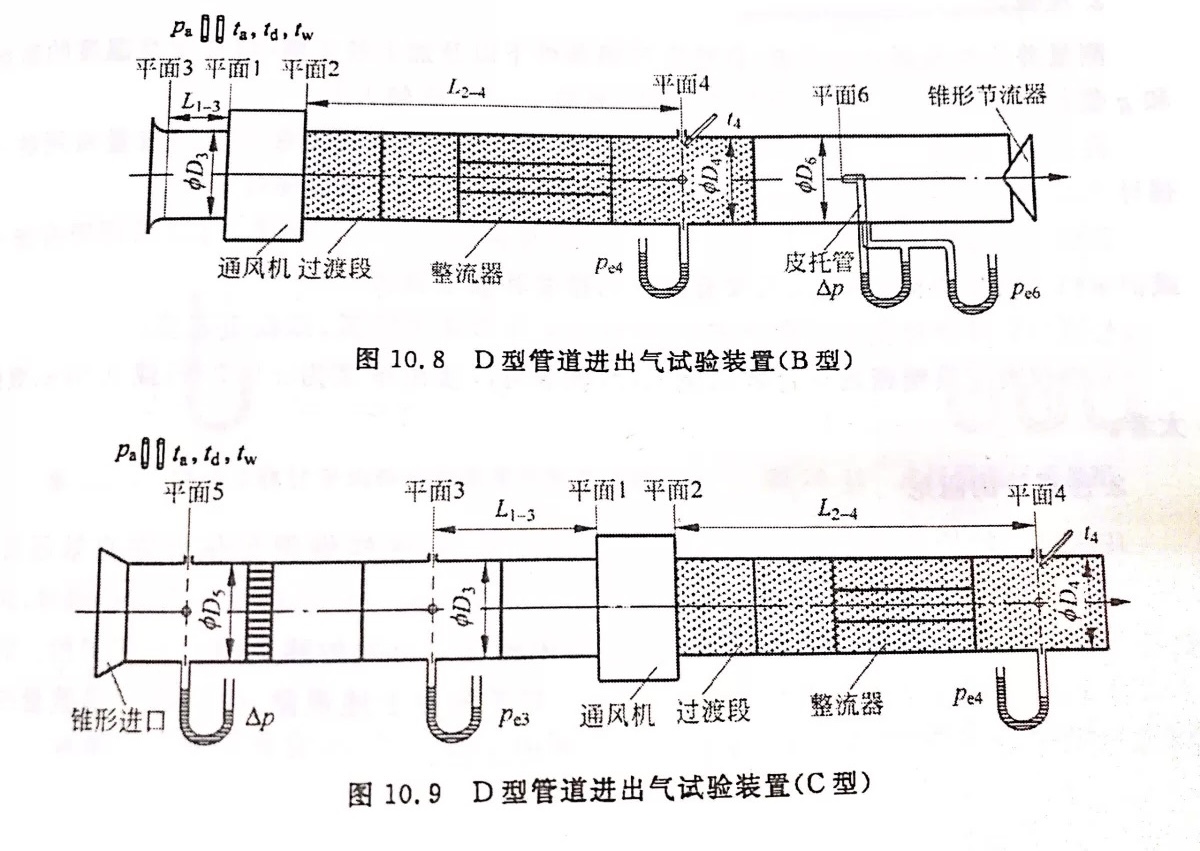

(1)管道试验装置:B型管道出气试验装置、C型管道进气试验装置、D型管道进出气试验装置(B型)、D型管道进出气试验装置(C型)。

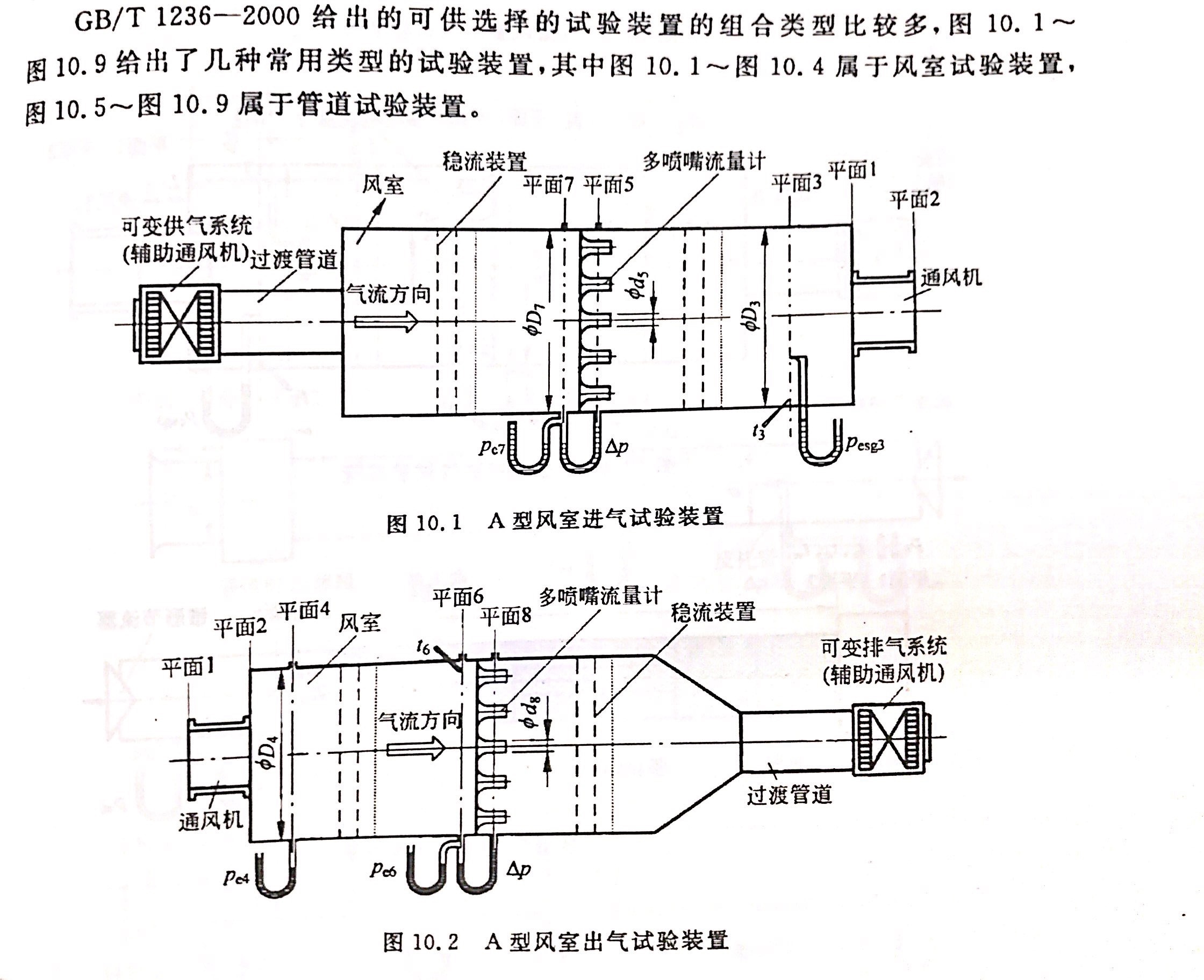

(2)风室试验装置: A型风室出气试验装置、A型风室进气试验装置、B型风室出气试验装置、C型风室进气试验装置。

对于管道试验装置,如果被测试风机本身的压力较小,如小于50~100Pa,则在试验中很有可能不能克服管道阻力,使得风机在测试时运行在小流量区,无法获得风机在设计流量下的完整性能。这是测试较低压力风机时较为常见的一种现象,一般的解决方法是使用风室试验装置来测试。风室试验装置中一般配有辅助通风机,其作用主要是用来克服由于被测试风机本身不能克服的部分阻力。管道试验装置一般不配辅助通风机,而是依靠被测试风机本身所提供的压力来克服风管阻力,所以管道试验一般用于压头较高的离心风机的测试。在管道进气试验中,由于辅助通风机会影响测试,而且装置也较为复杂,所以一般不使用辅助通风机。在管道出气试验中,如果需要也可以配辅助通风机,但由于管道直径较多,一套辅助通风机装置(包括调节闸门和控制器)较难实现在多种规格的管道试验装置中的共用。如果一种规格的风管配备一套辅助通风机装置,又会使成本过高,所以大多数的管道出气试验装置中也不使用辅助通风机。

在风室试验装置中,由于风室的流量适应范围较广(注意:并非所有风室的流量适应范围都广),不像管道试验装置那样多种规格的风管需要配多套辅助通风机装置,一般一套或两套风室就可以满足所需要的流量测试范围,需要配备的辅助通风机的套数也有限,所以风室试验装置-般都配有辅助通风机,用于克服被测试风机本身不足以克服的那部分流动阻力。如果风室设计良好,一般都能达到风机进、出口的静压差近似为零的最大流量工况(例如,普通风扇在使用时,进、出口的静压差就几乎为零)。所以,风室试验装置可以完成较低压头风机的性能试验,带有附加风管的风室试验装置既可以测试压头较低的轴流风机,又可以测试压头较高的离心风机。
