可瑞斯连载 | 风机选型参数-压力篇

一

压力

为进行正常通风，需要有克服管道阻力的压力，风机则必须产生出这种压力。风机的压力分为静压、动压、全压三种形式。其中，克服前述送风阻力的压力为静压；把气体流动中所需动能转换为压力的形式为动压，实际中，为实现送风目的，就需有静压和动压。

二

全压、静压、动压

1、静压、动压、全压

静压Ps为气体对平行于气流的物体表面作用的压力，通过垂直于其表面的孔测量出来。

动压Pd以下式表示：

（ρ—气体密度；v—气体速度）

全压Pt为动压和静压的代数和：Pt=Ps+Pd

2、风机的全压、静压

风机的全压是指由风机所给定的全压增加量，即风机的出口和进口之间的全压之差。

风机的静压是指由风机的全压减去风机出口处的动压。

如果风机的进出口面积相等，则动压也可看作大致相等（Pd2=Pd1），对于全压及静压可归纳如下：

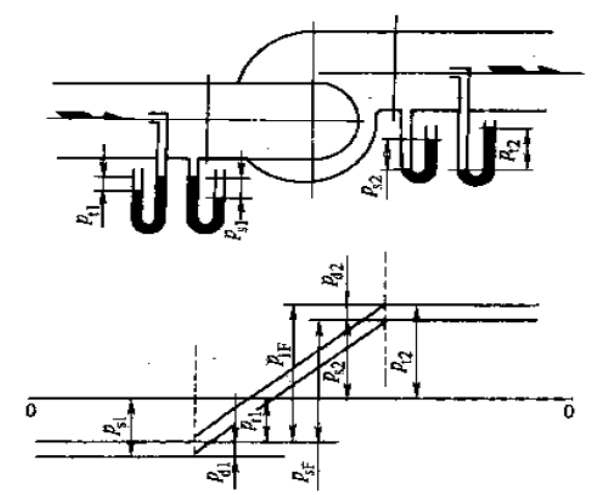

（1）在使用状态下，如图所示，在同时带有进气管和出气管的风机中，出口静压与进口静压之差中，再减去进口动压，即：

风机的全压 PtF=Ps2-Ps1

（2）在使用状态下，仅具有出气管，进口朝大气开放时的风机全压为出口静压与出口动压之和。此外，风机的静压可用出口静压表示，即：

风机的全压 PtF = Ps2+Pd2

风机的静压 PsF = Ps2

（3）在使用状态下，仅具有进气管，出口朝大气开放时的风机全压可用出口静压表示，风机的静压可以在进气静压（负压）上加上进气动压表示。即：

风机的全压 PtF = -Ps1

风机的静压 PsF = -Ps1+ Pd1

三

压力损失

流过某一风量时的压力损失取决于管道长度、表面粗糙度、弯度、截面积变化程度等，管道本身所具有的性质和通过其内部的空气速度，用公式表示：

（ρ—气体密度；v—流速；ε—管道固有阻力系数）

（Q—风量；A—流道截面积；v—气体流速）

可知，压力损失与风速的二次方成正比，同时风量与风速成正相关。也就是说，为同一管道中流动的风量达到2倍，则必须给4倍的压力。
